一、 局放在線監測及診斷的意義
（氣體絕緣全封閉組合電器）除進出線套管外沒有外露的帶電部分，采用SF6氣體絕緣，可靠性較高，檢修少，但通過發展外部診斷、在線監測可減小不必要的拆卸檢修工作量，大大提高了設備的運行效率。
采用此項技術有下列好處：
.減少維護費用
.避免故障發生
.對設備性能進行評估
二、產品說明
JZHGS-1000JF局放在線系統是我公司自主研發的產品，系統采用超高頻檢測技術、高靈敏度傳感器、信號現場處理、內置專家數據庫、Web后臺處理軟、因特網接入技術等技術進行遠程實時在線監控和分析。具有極高的性價比，非常適合在無人值守變電站運行
該系統采用集成模塊化設計，將信號采集單元、信號處理、A/D 轉換、干擾過濾、數據處理、放電量顯示等集成在站端監測模塊中，每個站端監測模塊可獨立運行，數據分別記錄，通過一條數據通訊總線將多臺站內監測模塊（*多256臺）的數據傳輸后臺分析軟件系統上統一管理分析。能通過互聯網進行遠程傳輸和實時監控，對局部放電信號的強度，密度進行實時在線分析。對局部放電傾向性的推移進行實時監控和分析，對放電程度進行評估，避免重大事故發生。
三．產品組成

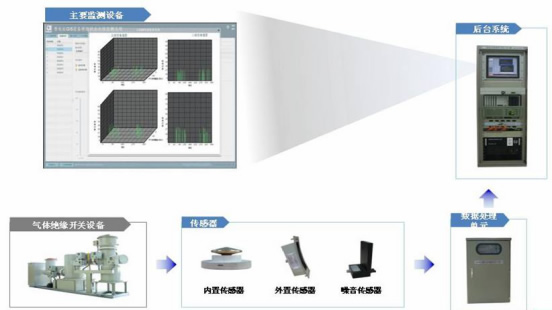

系統由傳感器，數據處理通訊單元 ，后臺監視系統三大部分組成、
傳感器完成對監測設備的測量，將信息量送到數據處理通訊單元進行集中分析、顯示以及告警，并將數據上傳到后臺機進行全面的監視和分析。
1 數據處理通訊單元
主要是把高頻傳感器采集的局放信號和噪音傳感器采集的現場噪音信號進行相位比較，對傳感器采集的信號做一個判斷，并進行數據上傳。
主要參數：
1) 電源 | AC 220V / 50Hz |
2) 電源 Fuse 容量 | 250V/3A 用 |
3) 檢出領域 | 包括500～1500MHz領域的UHF頻寬 |
4) 信號采集通道 | 2個 |
5) 采集信號靈敏度 | <5PC |
2 高頻傳感器

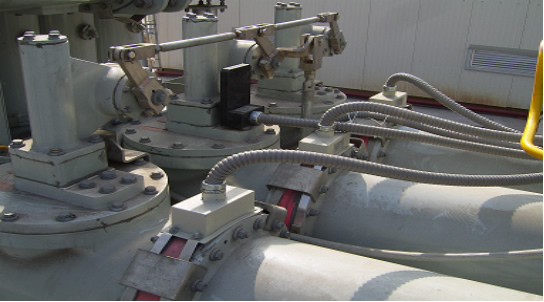

UHF傳感器主要是用來采集GIS內部發生局放時產生的高頻信號，傳感器直接固定在盆式絕緣子上。
主要參數：
1) 頻率范圍 | 500～1500MHz 頻寬 |
2) 傳感器感應度 | <5PC（外置）/<3PC（內置） |
3) 阻抗匹配 | 50[Ω] |
4) 安裝方式 | 外裝型, 固定在絕緣盆子上 內置型，安裝在設備手拱蓋處 |
5) 輸出接頭 | N型 |
3 噪音傳感器
噪音傳感器放在變電站內，用于剔除外界干擾信號（例如：雷達信號、馬達、航空、電弧產生的高頻信號等）。
主要參數：
1) 頻率范圍 | 300～3000MHz 頻寬 |
2) 安裝方式 | 磁石, 放置在GIS周邊 |
3) 阻抗匹配 | 50[Ω] |
4) 輸出接頭 | N型 |
4 同軸電纜傳輸線
射頻號傳輸線采用絕緣皺紋銅管射頻電纜，該電纜對信號的衰減小、抗干擾能力強，主要運用于射頻信號的傳輸（美國軍規標準）。
同軸電纜要參數：
1) 內導體外徑 | 2.83mm |
2) 總外徑 | 10.2mm |
3) *高使用頻率 | 8000MHz |
4) 衰減率 | 100MHz時衰減25dB/km；200MHz時衰減65dB/km；1000MHz時衰減154dB/km；3000MHz時衰減286dB/km |
5 濾波器
濾波器連接在檢測模塊的信號輸入口，主要是用來消除一些我們很熟悉、很了解站端監測設備的干擾信號，例如：手機無線通信
四.后臺系統介紹
1)系統后臺軟件采用因特網接入技術，帶Web服務器，所有工作都在網頁瀏覽
后臺軟件帶地理信息，變電站分布圖，可以同時監測多個變電站
2）數據顯示：軟件具有實時數據顯示功能，數據自動上報。帶GPRS功能模塊，通過移動通訊基站
3）軟件能實現遠程控制、診斷、查詢、訪問等功能。
4）動態事件自動保存
5）數據歷史查詢、趨勢分析
6）數據輸出功能，軟件能自動捕捉并記錄啟動報警的局放信號
7）根據保存的數據可以自動對每天，每周，每月的數據進行繪圖
9)系統管理權限控制：可訪問該系統的權限管理功能由密碼等方法控制
11)軟件界面：軟件系統采用中文界面，容易學習操作。
13)對局部放電數據的分析，進行故障類型判斷，提供強大的數據庫
14)可以通過智能手機訪問這些局放的數據(帶GPRS無線通訊單元，通過訪問遠程服務器獲得實時監測數據。
